Paluba ocelové bary

Trusková paluba Steel-Bars je nová generace podlahových paluby vyvinutých stavebními inženýry. Ocelové tyčinky v podlahové palubě jsou zpracovány do ocelových tyčinek pomocí poloautomatického svařovacího vybavení plechu v továrně, aby se vyměnila zvýšená výška a ložiskovou kapacitu podlahové paluby.

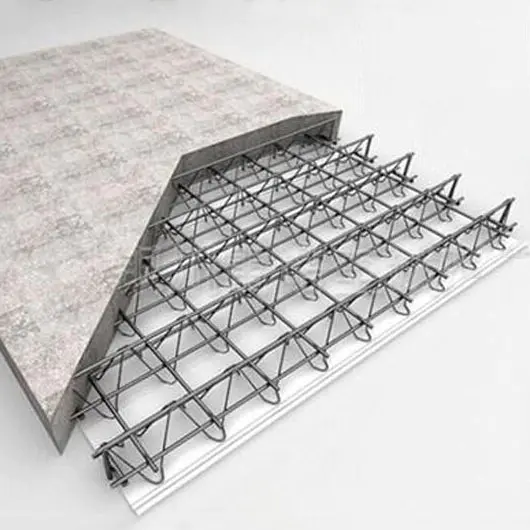

Tento systém integruje ocelové tyče do betonové podlahové desky s šablonou konstrukce. Během konstrukčního postupu vydrží paluby ocelových nádorů odolat hmotnosti mokrého betonu na podlahové desce a konstrukční zatížení. Během období používání spolupracují horní a dolní akordové ocelové tyče ocelového příhradového nosu spolu s betonem jako celek, aby odolaly zatížení využití.

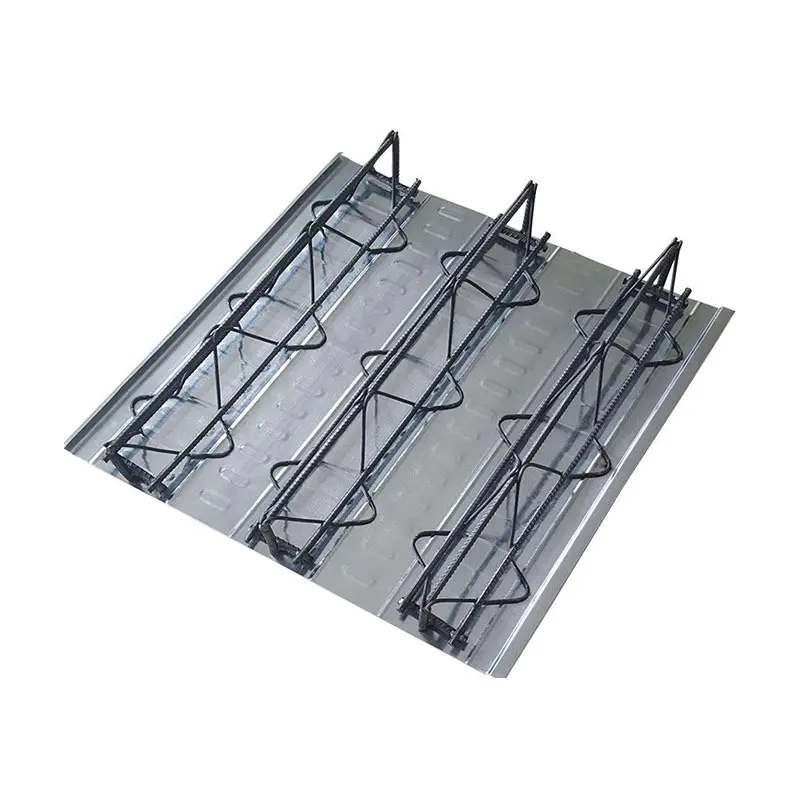

Paluba Trussové paluby z ocelových nádorů se tvoří připojením ocelového příhradového nosu a spodního listu přes svařování boků odporu. Truss z ocelových nádorů je vyroben z ocelových tyčí, které se používají jako horní akord, spodní akord a webové tyče podle různé polohy. Spodní list může být vyroben z galvanizované ocelové desky nebo ocelové desky válcované za studena.

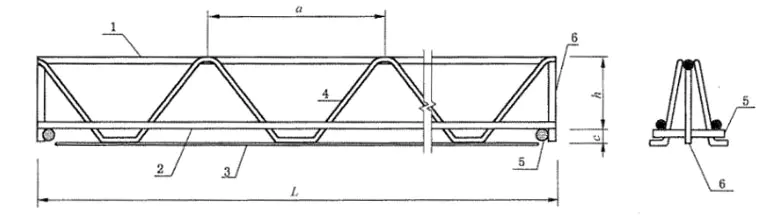

Výšky

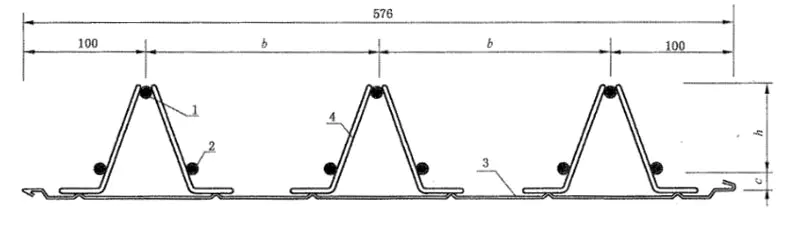

Pohled sekce

1 、 Horní akord ； 2 、 Dolní akord ；

3 、 spodní list ； 4 、 webové pruhy ；

5 、 Horizontální vyztužení podpory ； 6 、 Svislé podpůrné pruhy.

L ： Délka podlahové desky z ocelového přípravku, ≤12 000 mm ；

H ： Výška ocelového příhradového nosníku, 70 ~ 170 mm

： Vzdálenost mezi sekcemi ocelového přípravku, 200 mm;

B ： Rozdíl mezi podvodníky z ocelových baru, 188 mm;

C ： Tloušťka betonového krytu, 15 mm;

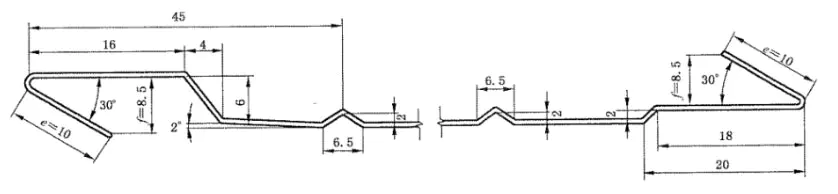

Diagram spodního listu

Před položením paluby Trussu z ocelových nádorů by měla být referenční linie nastavena podle počáteční polohy zobrazené na výkresu. První deska by měla být zarovnána s referenční linií a ostatní desky jsou nainstalovány postupně. Připojení desek přijímá metodu upevnění a připojení háčků mezi deskami by mělo být těsné, aby se zajistilo, že při nalévání betonu nedojde k úniku.
